Většina z nás v zimě přitopí, ale přesto cítíme průvany u oken nebo vidíme vlhké skvrny v rozích stěn. Problémem není vždy starýv kotel, ale neviditelní nepřátelé zvaní tepelné mosty. Termokamera je zařízení, které detekuje infračervené záření vyzařované objekty a převádí ho do viditelného barevného obrazu. Pomocí této technologie můžeme přesně vidět, kudy z vašeho domova utíká drahé teplo, aniž bychom museli rozkuvat zdivo.
Co jsou vlastně tepelné mosty a proč jsou problém?
Představte si tepelný most jako „dálnici pro teplo“, která vede ztepleného interiéru přímo ven. Podle normy ČSN 73 0540-2 jde o místo v konstrukci, kde je lokální proud tepla o více než 10 % vyšší než v okolí. V praxi to znamená, že v těchto bodech stěna výrazně chladne. Kde se nejčastěji tvoří?
- V rozích stěn a v místech spojení stropu se zdí.
- Kolem okenních rámů a dveřních oprav.
- V místech, kde jsou použity tepelně vodivé prvky, jako jsou ocelové kotvy.
- U špatně izolovaných průmyslů pro odpadní potrubí.
Když teplota povrchu v takovém místě klesne pod kritickou mez, kondenzuje se vlhkost. Výsledkem je plíseň, která není jen estetickým problémem, ale může vážně ohrozit zdraví obyvatel. Podle zkušeností Ing. Václava Lukeše je až 78 % problémů s plísněmi v bytech způsobeno právě těmito neviditelnými mosty.
Jak termokamera skutečně funguje?

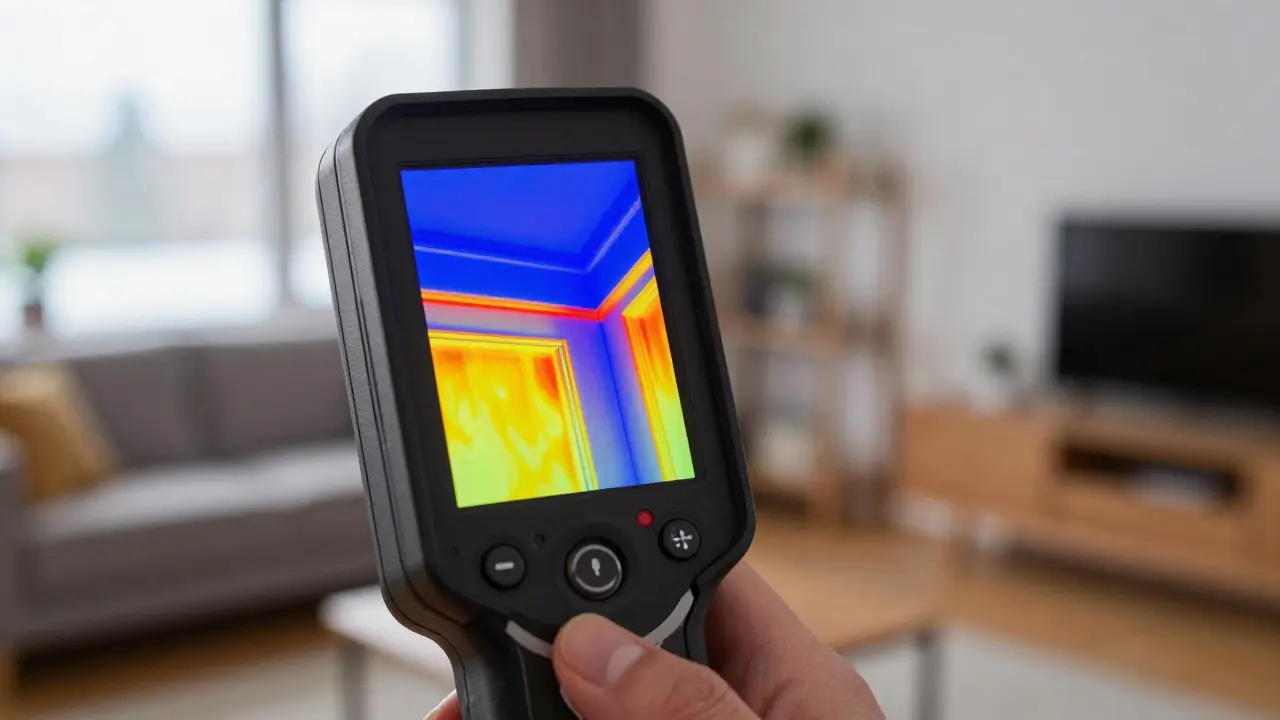

Zařízení nesnímá „teplo“ jako takové, ale infračervené záření vlnových délek 8-14 μm. Každý objekt s teplotou nad absolutní nulou toto záření emituje. Termokamera ho zachytí a přiřadí mu barvu. Typicky červená a žlutá znamenají vyšší teplotu (teplo uniká ven), zatímco modrá a fialová indikují chladnější místa (dobrá izolace).
Pro profesionální diagnostiku se používají přístroje s vysokou citlivostí. Například model FLUKE TiS55+ je termovizní kamera s citlivostí 0,03 °C a rozlišením 320 × 240 pixelů, což umožňuje odhalit i ty nejmenší teplotní rozdíly, které by běžné levné přístroje přehlédly.

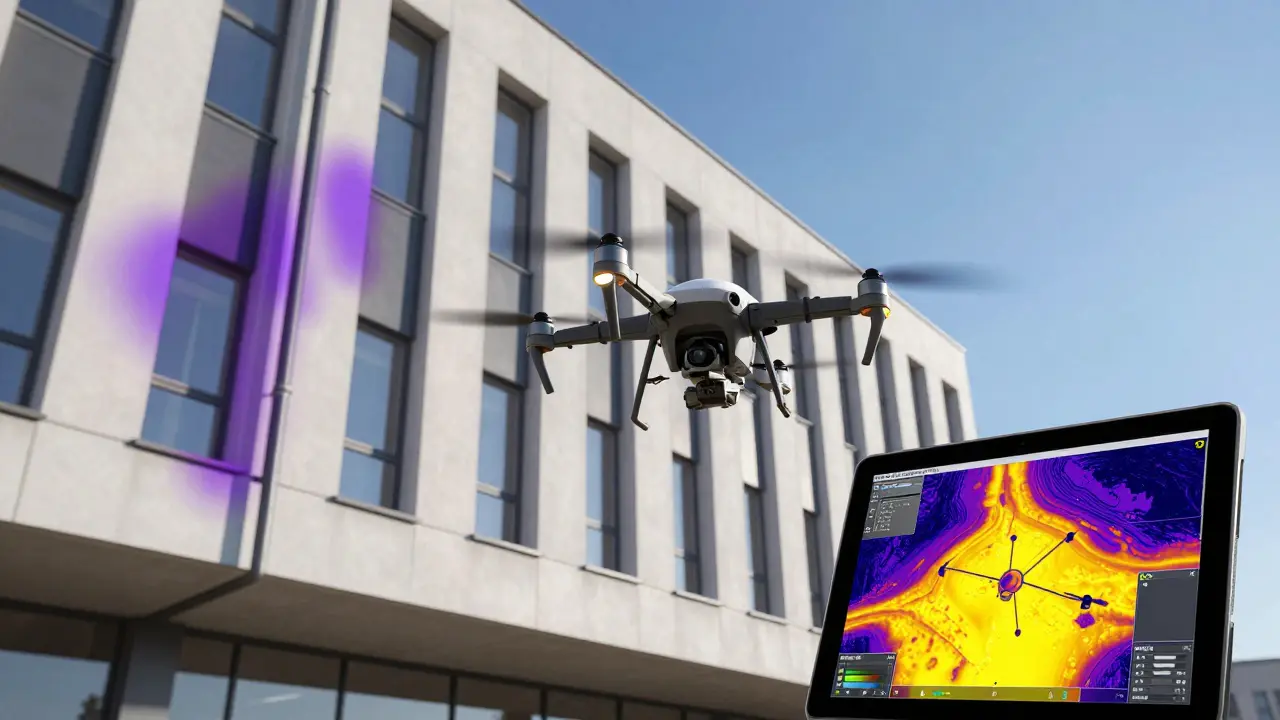

| Vlastnost | Ruční termovize | Dronová termovize |
|---|---|---|
| Přesnost měření | Vysoká (±1,5 °C) | Nižší (±3,5 °C) |
| Rychlost průzkumu | Pomalá (3-4 h / 500 m²) | Velmi rychlá (45 min / 500 m²) |
| Přístup k těžkým místům | Vyžaduje lešení/žebřík | Bezproblémový (střechy, fasády) |
| Cena služby (orientačně) | 4 900 - 8 500 Kč | Od 2 900 Kč |
Kdy a jak provést správnou inspekci?
Nestačí jen zapnout kameru a zamířit na zeď. Aby byla diagnostika spolehlivá, musíme dodržet konkrétní podmínky. Nejdůležitější je teplotní rozdíl mezi vnitřkem a venkem. Normy ČSN ISO 18434-1 a IEC TS 62446-3 doporučují, aby tento rozdíl byl minimálně 10-15 °C. Proto je nejlepším obdobím pro měření říjen až březen.
Pokud chcete výsledky, které dávají smysl, postupujte takto:
- Vytápění: Dům musí být vytopen na konstantní teplotu 20-22 °C alespoň 24 hodin před příchodem specialisty.
- Sledování počasí: Vyhněte se dnům s prudkým srážkami. Dešt nebo sníh na fasádě může zkreslit obraz, protože voda mění emissivity povrchu.
- Kombinace s vlhkostmi: Samotná termovize může lhát. Pokud je v materiálu vlhkost nad 20 %, může termokamera ukázat chladné místo, které není tepelným mostem, ale prostě mokrou zdí. Proto profesionálové měří vlhkost současně s teplotou.
Hloupostí je objednávat termovizi v létě. Mnoho lidí takto přichází o peníze - při nedostatku teplotního gradientu kamera prostě nic neodhalí, protože povrchy jsou vyrovnané.
Od detekce k úspoře: Co s výsledky dělat?
Snímek z termokamery je jen mapa. Skutečná hodnota přichází s interpretací. Když vidíte, že v rohu obývacího pokoje klesá teplota z 18,5 °C na 11,2 °C, máte jasný důkaz o nedostatku izolace. Včasná oprava těchto míst může snížit celkovou spotřebu energie až o 20 %.
Zatímco v minulosti se spoléhalo na bodové měření senzory s dráty, dnešní trendem je integrace s 3D modelováním a BIM (Building Information Modeling). To umožňuje přesně kvantifikovat ztráty v kubicích a penězích. Nejnovější přístroje, jako FLUKE TiS75+, už využívají AI analýzu, která automaticky identifikuje mosty s přesností kolem 94 %.
Kogo pozvat k měření?
Koupit si levnou termokameru za pár tisíc z internetu je fajn pro hledání průvanů u dveří, ale pro stavební diagnostiku je to nebezpečné. Chybějící znalost emissivity materiálů (schopnosti povrchu vyzařovat teplo) vede k falešným závěrům. Kvalitní diagnostika vyžaduje certifikovaného operátora, ideálně s certifikací 2. úrovně od České společnosti pro nedestruktivní testování.
Ceny se liší podle rozsahu. Základní průlet dronem stojí kolem 2 900 Kč, zatímco komplexní inspekce s protokolem, měřením vlhkosti a návrhem řešení se pohybuje kolem 8 500 Kč. Vzhledem k tomu, že náklady na vytápění od roku 2021 vzrostly o 140 %, se tato investice vrátí velmi rychle.
Je termovize bezpečná pro budovu?
Ano, je to zcela nedestruktivní metoda. Na rozdíl od vyvrtání díry do zdi pro kontrolu izolace termovize pouze „fotí“ povrchové teploty. Nic nemusíte bourat ani vrtat.
Kdy je nejlepší čas v roce na termovizní průzkum?
Ideální je období od října do března. Je nezbytný teplotní rozdíl mezi vnitřkem a venkem alespoň 10-15 °C, aby se tepelné mosty jasně projevily na snímcích.
Může termokamera odhalit i úniky vody?
Ano, voda mění tepelnou kapacitu materiálu. Mokré skvrny v izolaci nebo zdivu se na snímcích projevují jako chladnější oblasti (kvůli odpařování), což pomáhá lokalizovat netěsnosti střechy nebo průsaky v sklepech.
Proč mi termokamera ukazuje chladné místo, i když je tam zateplení?
Může jít o takzvaný geometrický tepelný most (např. v rozích) nebo o chybu v provedení izolace (mezery v polystyrenu, špatně natažené lepidlo). Také může jít o vliv vlhkosti v materiálu, která simuluje tepelnou ztrátu.
Jaký je rozdíl mezi levnou termokamerou a profesionální?
Hlavní rozdíl je v rozlišení sensoru a citlivosti. Profesní přístroje (např. řada FLUKE Ti) vidí rozdíly v řádu setin stupně Celsia, zatímco levné modely mají hrubé pixely a vysokou chybovost, což znemožňuje přesnou diagnostiku staveb.
